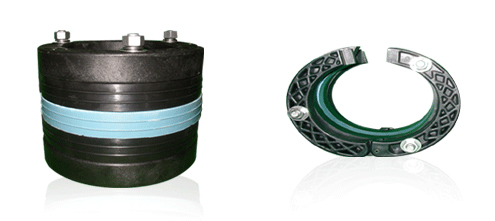

관로구 방수장치 - 송전용 관로구 방수장치

용도
지중송전선로의 구조물(맨홀 및 전력구등) 내에 154Kv급 케이블이 수용된 상태에서 관로측으로부터 우수의 침투 또는 유입을 방지하기 위하여 사용한다.


제품의 특징
1. 설치 및 해체 작업이 용이하여 시공시간을 단축시킨다.
2. 수팽창고무를 장착하여 완벽한 방수효과가 있다.
3. 점검 보수가 용이하며, 재사용이 가능하다.
4. 스프링와샤를 장착하여 케이블의 진동으로 인한 너트의 풀림을 예방한다.
5. 제품이 가볍고 견고하여 취급과 보관이 용이하며, 반영구적이다.
6. 어떠한 작업조건에서도 간편하게 사용할수있다.
7. 압력을 많이 받거나, 한쪽으로 불규칙하게 받는 곳에서도 용이하게 설치할수있다.
8. 설치후 볼트캡을 장착하여 케이블의 손상 및 작업자의 부상을 예방한다.


제품의 시공방법
1. 관로구 내부와 케이블 외피의 이물질을 제거한다.
2. 방수장치를 벌려 케이블에 링을 조립한다.
3. 아이너트를 볼트에 조립하여 손잡이로 사용한다.
4. 방수장치 링을 관로구 안으로 삽입한다.
   (세제를 사용하면 링의 삽입을 원할하게 할수있다.)
5. 공구를 이용하여 너트를 골고루 조여준다.
   (공구의 치수는 19mm이다.)
6. 작업완료후 볼트캡을 끼워준다.


제품 규격
방수장치규격 전선종별 전선 SIZE
공칭단면적(㎟) 절연체두께(㎟) 외경(㎟)
100mm 통신용 - - -
175mm CV 400   83
600   97
XLPE 1200 17 115
1200 17 127
OF 1200 13.5 105
2000 17 121
200mm CV 400   83
600   97
OF, XLPE 600 12.5, 17 90
1200 13.5, 17 103
2000 13.5, 23 119
XLPE 600 17 114
1200 23 115
127
2000 17 127
2000 23 140
