용도 |
| 지중배전구조물(맨홀, 핸드홀, 전력구 등)에 사용하는 합성수지 관로구에 파형관로를 연결시에 사용 |
| |

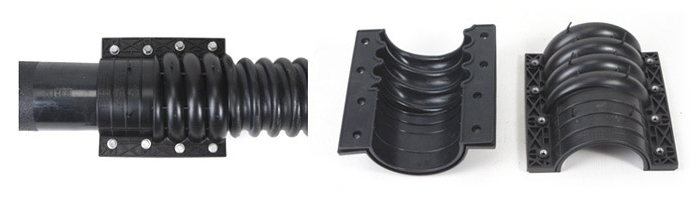

제품의 특성 |
| 기존의 제품과 다르게 파형관 부분이 밀착될수 있도록 나선형태로 제작하여 밀착성을 높이고 수밀성을 유지하여 우수의 유입을 방지하여 일차적인 맨홀내 우수의 유입을 차단하고 관로구와 파형관의 고정,밀착을 용이하게함. |
| |
제품 규격 |
| 규격번호 |
호칭 |
길이 |
비고 |
| 237-000-01 |
200mm |
390 |
|
| 237-000-02 |
175mm |
350 |
|
| 237-000-03 |
150mm |
320 |
|
| 237-000-04 |
100mm |
300 |
|
|
|
제품의 시공방법 |
 |
1. 관로구 어댑터 하부면판(너트 인서트 되어있음)을 파형관과 관로구에 밀착시킨다.
|
|
 |
2. 관로구 어댑터 상부면판을 파형관과 관로구에 밀착시켜 조립한 후 상,하부 면판을 서로 당겨준다.
|
|
 |
3. 동봉된 볼트를 각 모서리 부분부터 조금만 조여서 고정시킨다.
(공구의 치수는 19mm사용)
|
|
 |
4. 가운데 부분에도 볼트를 채워주고 각 8개의 볼트를 상하좌우로 골고루 압력이 가도록 조여준다.
|
|
 |
5. 볼트작업이 완료후에는 고무가 프라스틱면판보다 3mm이상 나오도록 조여줄것.
|
|
